电接点压力表为何被称为压力控制的"开关"?
电接点压力表通过机械指针与设定触点的通断实现压力信号的电气转换，本质是将压力变化转化为电路通断的自动化控制元件。其核心功能是通过预设压力阈值，直接或间接控制电机、阀门等设备的启停，成为工业压力控制系统中不可或缺的"开关"。
机械结构如何实现压力-电信号转换?
核心组件：

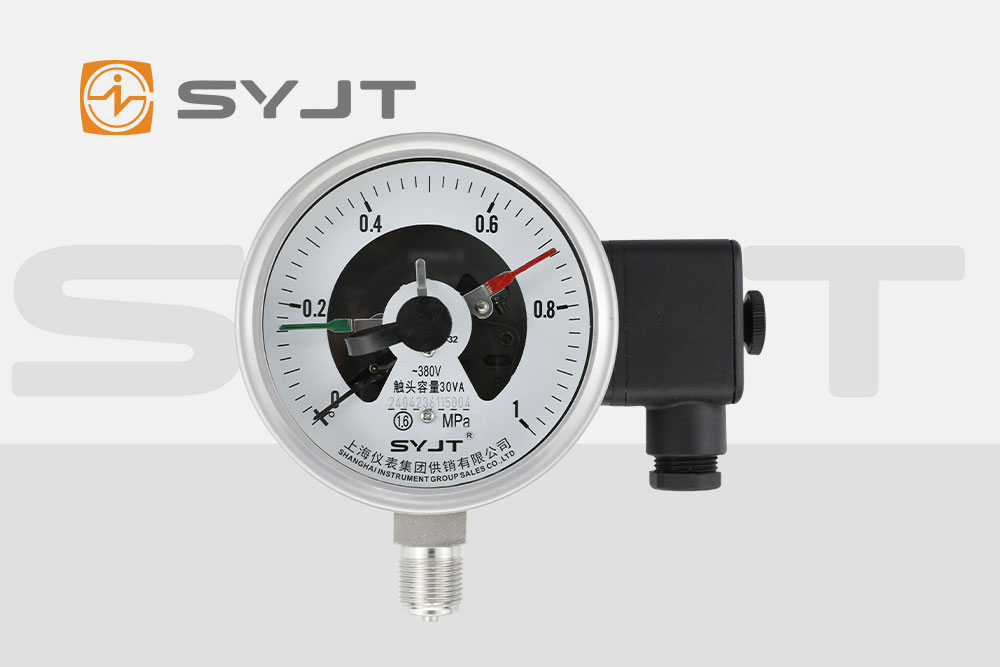

电接点压力表由弹簧管、齿轮传动机构、指示指针及上下限设定指针组成。弹簧管在介质压力作用下产生弹性变形，通过齿轮放大后驱动指示指针转动。当实际压力达到设定值时，指示指针与上下限触点接触，触发电路通断。
触点系统：
公共端：黄色导线连接的动触点，随实际压力摆动。
上限触点：红色导线，压力超限时接通。
下限触点：绿色导线，压力不足时接通。
触点闭合时电阻小于0.1Ω，断开时绝缘电阻大于100MΩ，确保信号可靠性。
对比压力开关：
机械式压力开关通过膜片形变直接推动微动开关，而电接点压力表依赖指针与触点的机械接触。前者响应更快(毫秒级)，后者结构简单但触点易磨损。
电气参数如何影响系统适配性?
工作电压与电流：
**工作电压：380VAC/220VDC，适配工业三相电与直流控制系统。
***大电流：1A(持续0.6A)，功率限制30W，需通过继电器扩展负载能力。
环境适应性：
温度范围：-25℃~55℃，低温需防触点凝露，高温需散热设计。
振动限制：频率≤25Hz，振幅≤0.5mm，否则指针偏移导致误动作。
对比电子式压力开关：
电子式采用压敏传感器，输出4-20mA或RS485信号，精度达0.1%FS，但需24VDC供电且抗电磁干扰能力弱。电接点压力表无需外部电源，但精度仅1.5%FS。
上下限设定如何优化控制逻辑?
设定原则：
单限控制：仅设上限(如过压保护)或下限(如欠压启动)。
双限控制：同时设定上下限，实现区间控制(如储气罐压力维持)。
触点逻辑：
实际压力<下限：公共端与下限触点闭合，启动设备。
下限<实际压力<上限：所有触点断开，设备保持状态。
实际压力>上限：公共端与上限触点闭合，停止设备。
对比压力控制器：
压力控制器可设独立回升值(如压力从10MPa降至9.5MPa时复位)，避免频繁启停。电接点压力表需通过继电器实现类似功能，逻辑复杂度更高。
安装与维护如何保障长期稳定性?
取压点选择：
避开涡流区：取压口距阀门≥2倍管径(前)或3倍管径(后)。
介质导向：气体取压口向下倾斜，液体向上倾斜，防止冷凝液积聚。
触点维护：
接触压力调整：动触片与绕线电阻接触过松会导致断路，过紧会加速磨损。需用万用表检测接触电阻，调整至0.1Ω以下。
清洁周期：每3个月用酒精棉擦拭触点，防止氧化层影响导电性。
对比压力变送器：
压力变送器输出连续信号，需配套PLC实现复杂控制，但维护需专业校准设备。电接点压力表维护简单，但触点寿命仅10万次，高频切换场景需定期更换。
典型应用场景如何选择控制方案?
低成本场景：
水泵自动控制：通过电接点压力表+接触器实现水箱液位控制，成本低于PLC方案50%。
压缩机保护：设上限防止过压，下限防止空转，响应时间≤0.5秒。
高精度场景：
实验室压力校准：需配0.05级标准表，电接点压力表精度不足，需改用电子式。
危险介质控制：氢气等易燃气体需选防爆型，电接点压力表需通过Ex d II CT6认***。
对比智能压力开关：
智能型支持MODBUS协议，可存储100组数据，但价格是电接点压力表的3-5倍。电接点压力表在简单控制场景中仍具成本优势。
结语
电接点压力表以机械可靠性、成本优势和即插即用特性，成为工业压力控制的"基础开关"。其技术局限性(如触点磨损、精度有限)可通过合理选型与维护弥补。在智能仪表普及的今天，它仍是水泵、压缩机等设备自动化控制的性价比之选。
